Nicht jeder hat CAD4. Deshalb sind alle Zeichnungen hier abgebildet. Um mit geringem Aufwand am PC perfekte Schaltungen auch mit Anfängern zu erzielen, werden die Aufgaben auf das Zeichnen von Leitungen reduziert. Alles andere ist vorgegeben. Ohne Kenntnis der elektrischen Schaltung jedoch sind die Aufgaben nicht lösbar. Die Fertigkeiten zum Vervollständigen der Lampenschaltungen sind: Leitungen ziehen, Kopieren und Verschieben, Beschriften. Die Kenntnisse, abgesehen von der Elektrotechnik, schließen ein: Das Fangen beim Linienanfang und -Ende, bzw. die Verwendung des Rasters, Linienarten und Drucken.
|

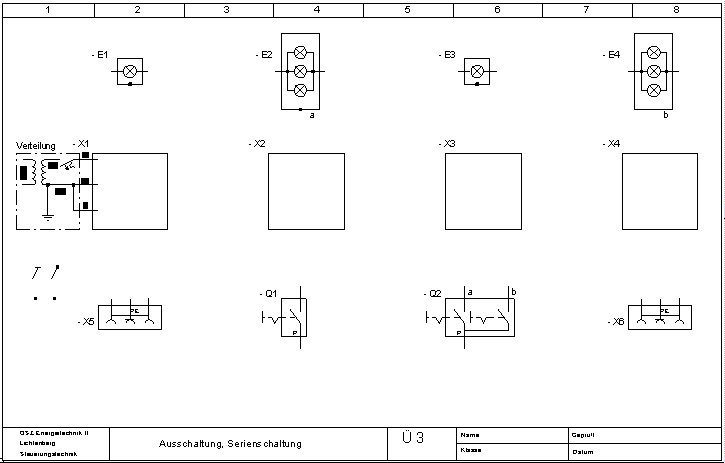

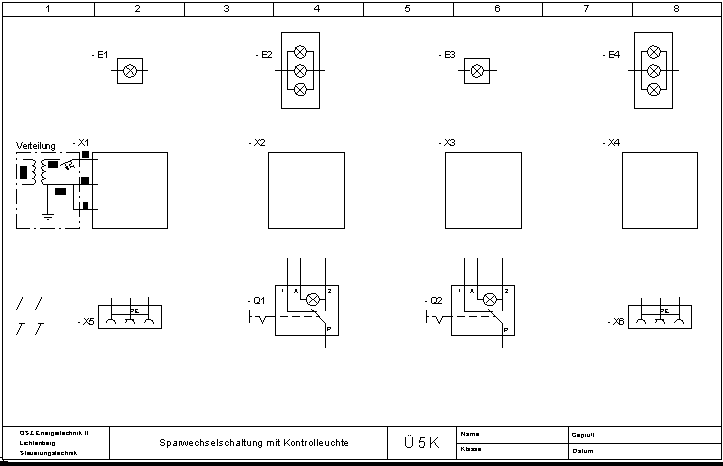

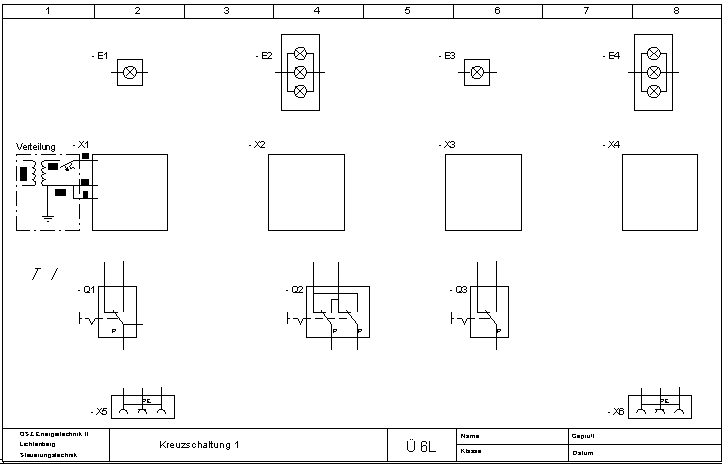

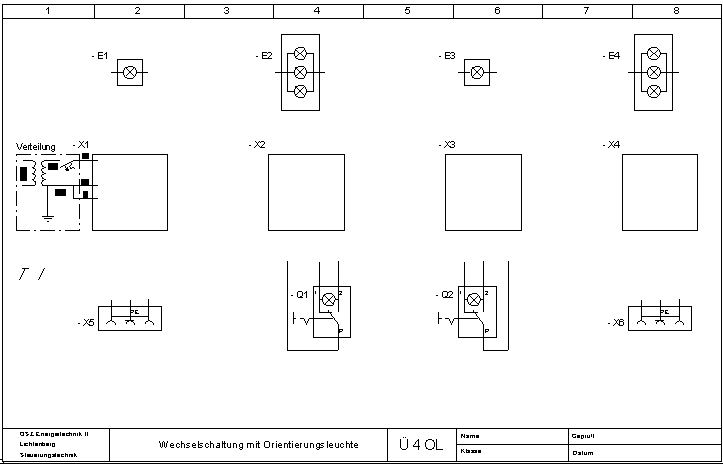

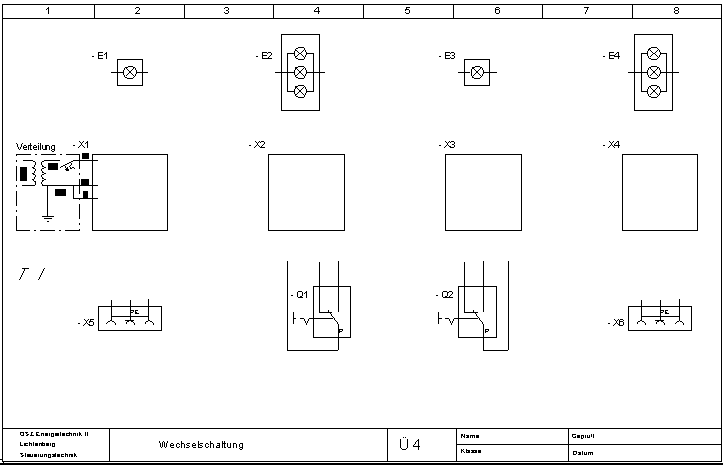

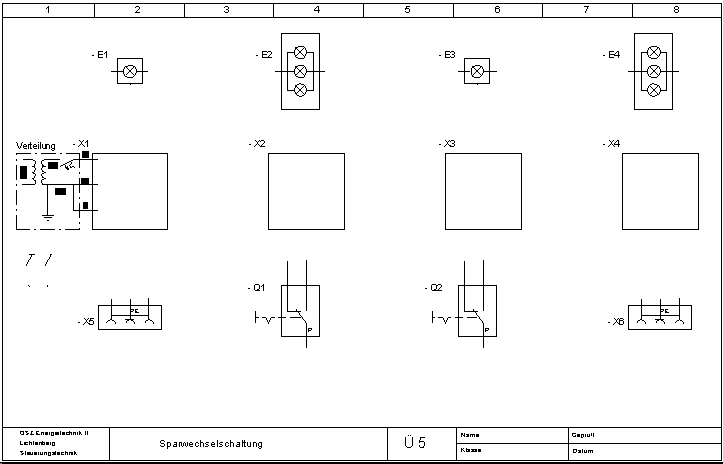

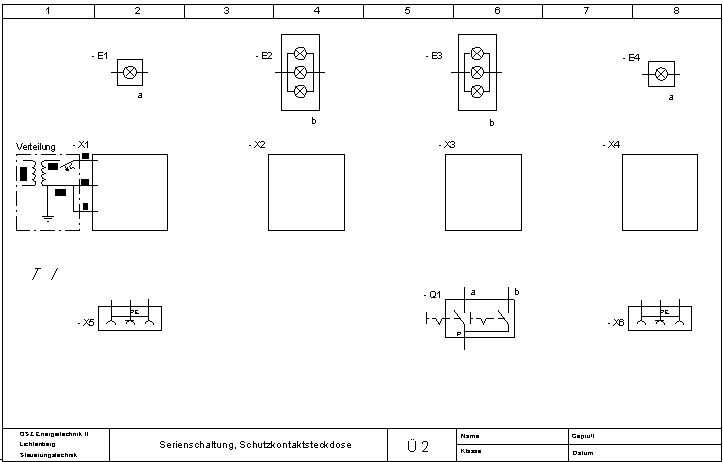

Ueb1 = Ausschaltung und Steckdosen Ueb2 = Serienschaltung und Steckdosen Ueb3 = Aus- und Serienschaltung Ueb4 = Wechselschaltung Ueb4o = Wechselschaltung mit Orientierungsleuchte Ueb5 = Sparwechselschaltung Ueb5k = Sparwechselschaltung mit Kontrolleuchte Ueb6 = Kreuz- schaltung Download ueb1_6.zip (83kB) Download uebloes.zip (100kB) zurück |
||||
